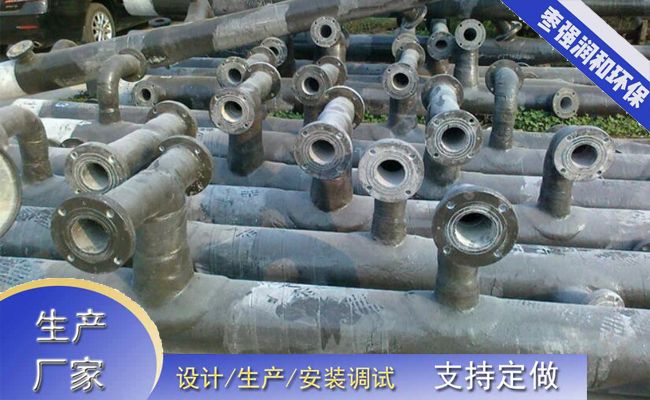

喷淋层FRP管道循环浆液化皮在湿法脱硫、喷淋塔除尘等工业场景中，喷淋层承担着将循环浆液均匀喷洒的用途，而FRP（玻璃纤维增强塑料）管道凭借其耐腐蚀性等特性，成为循环浆液输送的载体。
喷淋层FRP管道设计参数确定​：
（一）流量参数​
设计流量：根据喷淋层FRP管道的喷淋面积、喷淋密度及喷淋头数量，计算单根管道及系统的设计流量Q，确保喷淋效果。​
（二）流速参数​
经济流速：综合考虑管道磨损及防堵塞要求，确定FRP管道内浆液的经济流速。对于含固体颗粒的浆液，流速通常控制在1.5-3.0m/s：流速低易导致颗粒沉积堵塞管道；流速高则会加剧管道内壁磨损，降低使用寿命。​
变径段流速控制：在管道变径处，确保流速变化平缓，避免因流速突变产生涡流或局部冲刷，变径角度应不大于15°。​
FRP管道及管件选型设计​
（一）管道本体选型​
树脂类型：根据浆液腐蚀性选择合适的树脂基体。
增强材料：采用无碱玻璃纤维纱、玻璃纤维布作为增强材料
管道规格：根据设计流量和经济流速，通公式D=√(4Q/(πv))（其中D为管道内径，Q为设计流量，v为经济流速）计算管道内径，同时，根据设计压力确定管道壁厚
（二）喷淋层FRP管道循环浆液管件选型​
弯头：选用FRP材质弯头，弯曲半径不小于1.5倍管道公称直径，减少局部阻力和浆液冲刷。
三通：根据管路分支需求选用等径或异径三通，三通部位需进行加强处理，增加壁厚或采用补强结构
法兰：采用FRP法兰或钢衬FRP法兰，法兰密封面选用凹凸面或榫槽面
喷淋层FRP管道循环浆液化皮布置与支撑设计​
（一）管道布置原则​
路径：管道布置应尽量缩短输送距离，减少管件数量。​
坡度设计：对于水平铺设的管道，坡向浆液储罐或排放口，便于系统停车时排空管道内的浆液，防止浆液沉积堵塞。​
防振设计：靠近循环泵出口的管道，需设置柔性接头，吸收泵运行产生的振动和管道热胀冷缩引起的位移，减少振动对管道系统的影响。​
（二）喷淋层FRP管道支撑设计​
支撑类型：根据管道直径、重量及布置方式，选用支架、吊架或管托。水平管道采用滑动支架或固定支架，滑动支架用于允许管道轴向位移的部位，固定支架用于限制管道位移、承受管道推力的部位（如阀门、弯头附近）；垂直管道采用吊架或导向支架，确保管道垂直稳定。​
支撑间距：支撑间距根据管道公称直径确定，如DN100管道支撑间距不大于3m，DN200管道支撑间距不大于4m。
支撑材质与固定：支撑结构采用碳钢防腐处理（涂刷防锈漆和面漆）或不锈钢材质，与管道接触部位设置橡胶垫层或FRP垫块
