塔架式玻璃钢烟囱排空管西谷

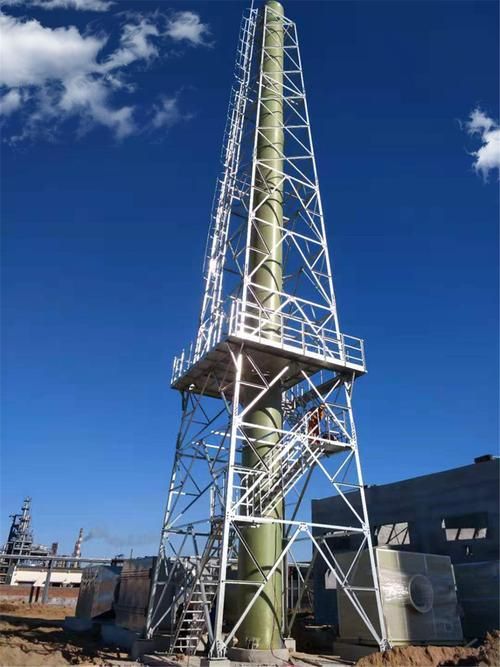

采用塔架支撑玻璃钢烟囱筒体的结构形式。塔架选用热镀锌钢结构，为烟囱提供支撑，玻璃钢烟囱筒体采用多层结构设计，以满足强度、耐腐蚀性和隔热等要求。玻璃钢排空管筒体采用多层结构，包括内衬层、增强层。内衬层厚度不小于3mm，增强层厚度根据计算确定，以满足强度要求。外保护层厚度不小于1mm。筒体直径根据废气排放量和流速确定，确保废气在筒体内的流速，一般控制在10-20m/s之间。
塔架式玻璃钢排空管连接方式：
当筒体直径小于4m时，可采用承插连接，承插长度不应小于100mm，内外部接缝处糊制宽度不应小于400mm。接缝处采用玻璃纤维短切毡和无碱纱交替糊制，一层和后一层应是玻璃纤维短切毡，以保证接缝的强度和密封性。当筒体直径大于等于4m时，采用法兰连接，法兰材质与筒体相同，通过螺栓紧固，并在法兰密封面之间设置密封垫片，确保连接的密封性。 西谷塔架式玻璃钢烟囱排空管塔架​：
材料选择：主体结构采用Q235热镀锌钢材，热镀锌层厚度不小于85μm，确保在设计使用年限内塔架的结构。​
结构设计：采用空间桁架结构，通过合理布置腹杆和横杆，提高塔架的整体稳定性，塔架主要杆件选用管型截面，以减小风荷载作用，并便于加工和安装。根据烟囱高度和受力情况，将塔架分为若干段进行模块化设计，各段之间采用螺栓连接，方便运输和现场组装。​
基础设计：采用桩基础 塔架式玻璃钢烟囱附属设施​：
1、检修平台与爬梯：
在玻璃钢排空管塔架上设置多层检修平台，方便工作人员对烟囱进行日常检查、维护和检修。检修平台采用热镀锌钢格栅板制作，具有较好的防滑性能和承载能力。平台栏杆高度不低于1.2m，横杆间距不大于380mm，竖杆间距不大于150mm。爬梯采用热镀锌角钢制作，宽度不小于600mm，踏步间距不大于300mm，爬梯设置护笼，护笼直径为700-800mm，间距不大于1500mm，确保人员攀爬安全。​
2、避雷装置：
玻璃钢烟囱属于高耸构筑物，需设置避雷装置。在烟囱顶部安装避雷针，避雷针采用不锈钢材质，高度不小于2m。避雷针通过引下线与塔架基础接地装置相连，引下线采用热镀锌扁钢，截面积不小于48mm²，接地电阻不大于10Ω。​
3、玻璃钢排空管排气口：
排气口可根据需要设置防雨帽，防止雨水倒灌进入烟囱。​
