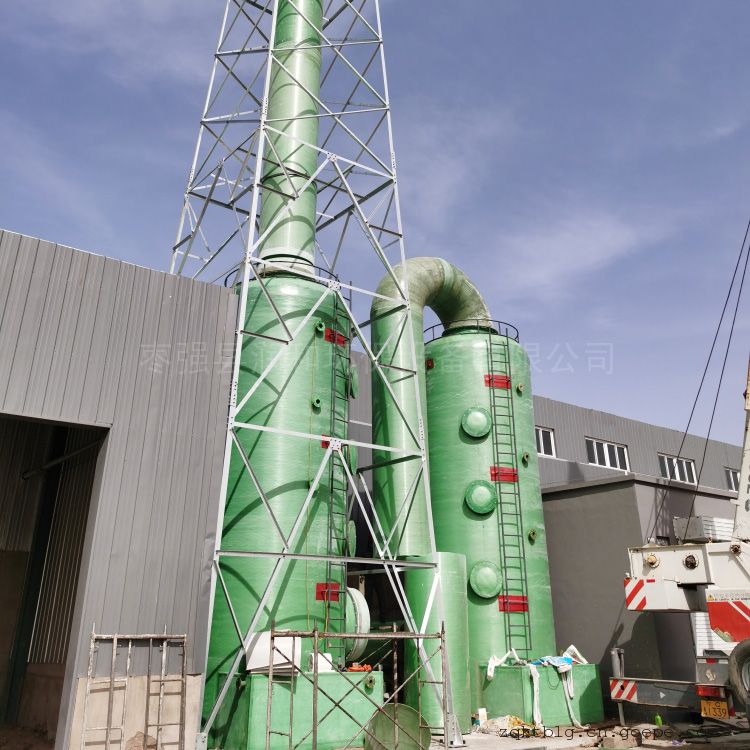

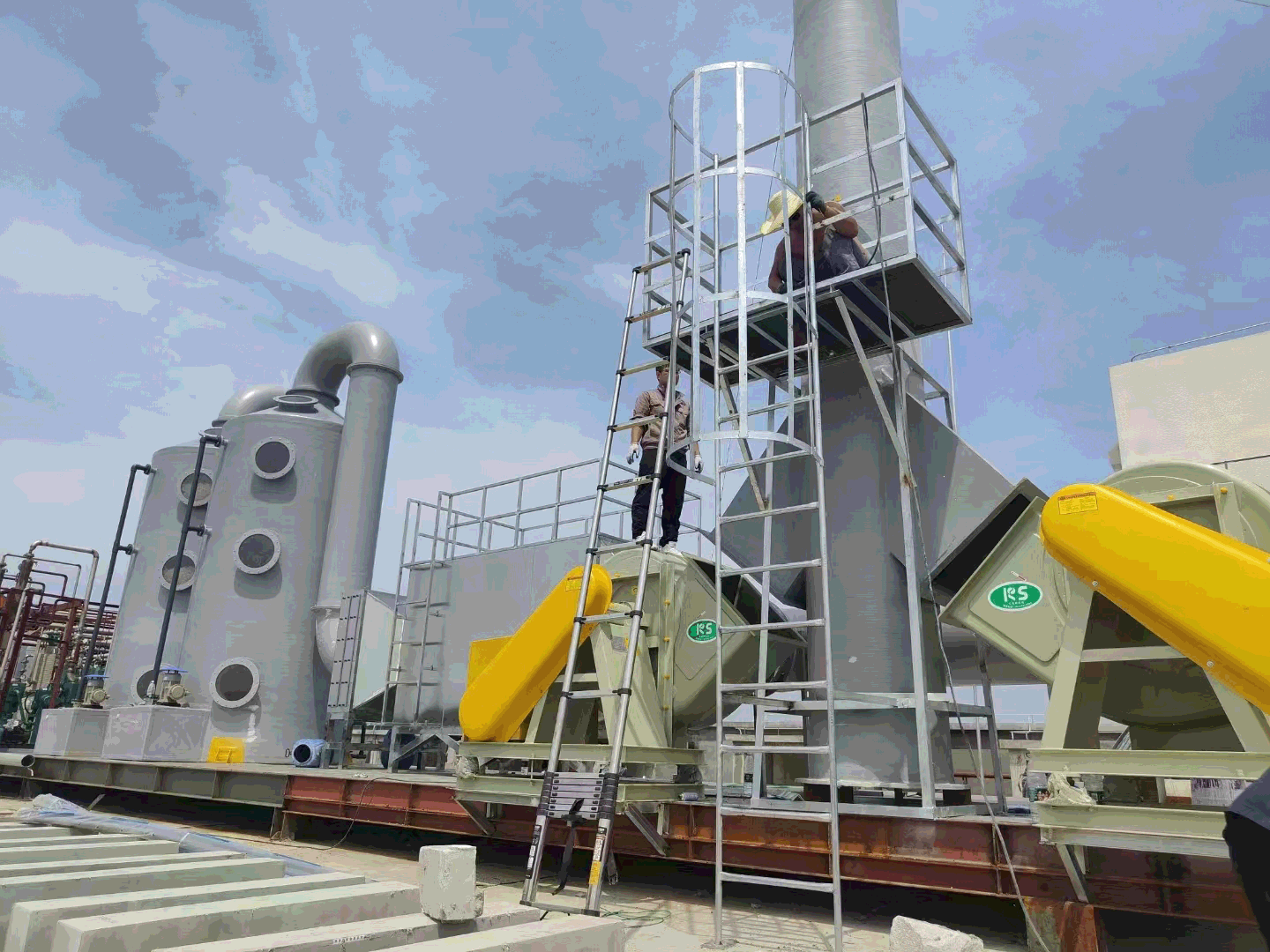

喷淋净化塔配套管道、风机、排空管、水泵、电控系统等，喷淋净化塔采用液体吸收法对废气进行净化，适合于连续和间歇排放废气的治理。玻璃钢管道结构从内到外分别为：玻璃钢内衬层、玻璃钢次内衬层、玻璃钢缠绕层。喷淋净化塔使用前先坚持各部件，如水泵、风机是否运转正常，阀门打开吸收液循环管路无堵塞。
喷淋净化塔配套管道塔内填料层作为气液两相间接触构件的传质设备；填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。气体从塔底或一侧）送入，经气体分布装置分布后，与液体呈逆流或截流）连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质，待处理气体经传质作用进入循环液体中与循环液体进行化学反应，生成易溶解难挥发的盐类物质，使气体得到净化。
喷淋净化塔结构：
1、洗涤塔喷雾系统
2、填充层填充料
3、水份去除器
4、检视窗、维修入孔
5、溢流、排放及自动补充水口
6、循环水泵浦
7、循环水滤网
8、压力计
9、PH控制装置
10、ORP控制装置
11、储存槽
12、液位控制装置
13、循环水槽水位控制装置
喷淋净化塔配套管道工艺选择：
工艺选择：液体吸收法
吸收液：NaOH
喷淋净化塔开车运行：
1）手动开启洗涤碱液流量计的下、上游阀；
2）打开管道上的喷淋洗涤器的控制阀；
3）启动循环泵，吸收液在塔内循环流动；
4）调节流量到10-12m3/h单套尾气洗涤水用水量；
5）检查洗涤碱液是否回到储液箱，形成正常循环；
6）开启引风机，向塔内注入工艺废气；
7）废气洗涤塔正式运行后，检查系统设备运行是否正常稳定；
8）注意吸收液的PH值的变化，应确保吸收塔的PH在9以上。
